S802PVSP63

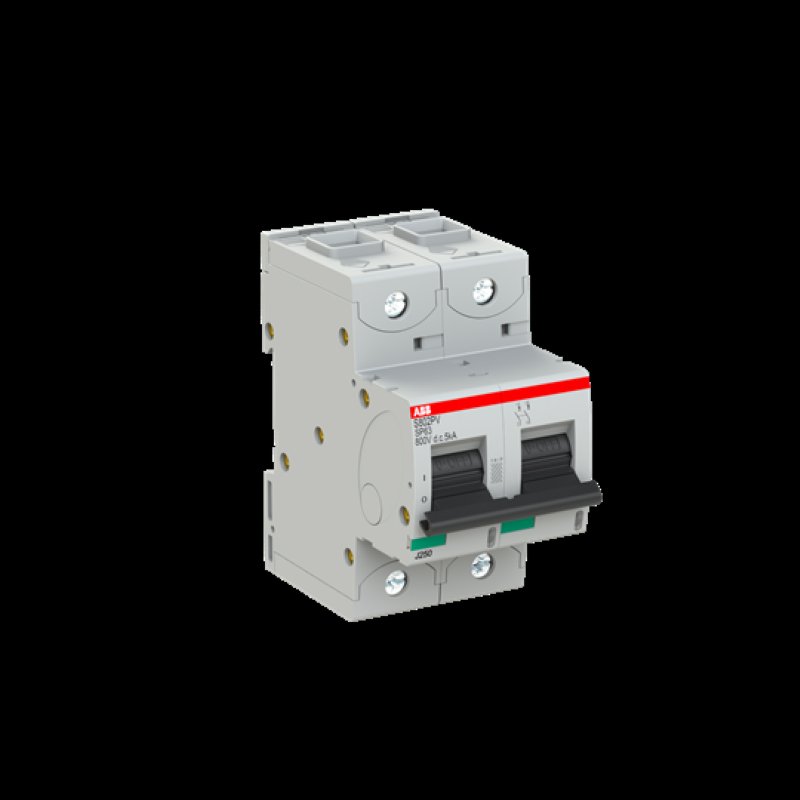

L'ABB S802PV-SP63 è un interruttore magnetotermico bipolare progettato per la protezione dei circuiti in corrente continua degli impianti fotovoltaici. Protegge le linee DC da sovraccarichi e cortocircuiti, ad esempio sul lato stringhe o a monte dell'inverter.

Il dispositivo ha due sganciatori distinti. Lo sganciatore termico interviene in caso di sovraccarico. Lo sganciatore elettromeccanico interviene in caso di cortocircuito. L'interruttore è limitatore di corrente e spegne l'arco rapidamente, cosa utile nei circuiti DC dove l'arco è difficile da estinguere. Risponde alla norma IEC/EN 60947-2, quindi è adatto anche all'uso industriale. I morsetti sono a gabbia. Per la serie sono disponibili accessori ABB.

Caratteristiche tecniche

• Marca: ABB
• Codice prodotto: S802PVSP63 (S802PV-SP63)
• Serie: S800 PV
• Poli: 2
• Corrente nominale: 63 A
• Caratteristica di sgancio: B
• Tensione massima: 800 V DC
• Potere di interruzione massimo: 5 kA a 800 V
• Morsetti: a gabbia
• Norma: IEC/EN 60947-2
• Codice doganale: 85362010
• Peso imballato: 0,51 kg
• Dimensioni imballo (A x L x P): 0,06 x 0,105 x 0,099 m
• Confezione: 1 pezzo

Applicazioni tipiche

• Protezione delle linee DC di impianti fotovoltaici
• Quadri di campo e quadri di stringa
• Circuiti DC in ambito industriale fino a 800 V

Scarica il pdf informativo
