S550772

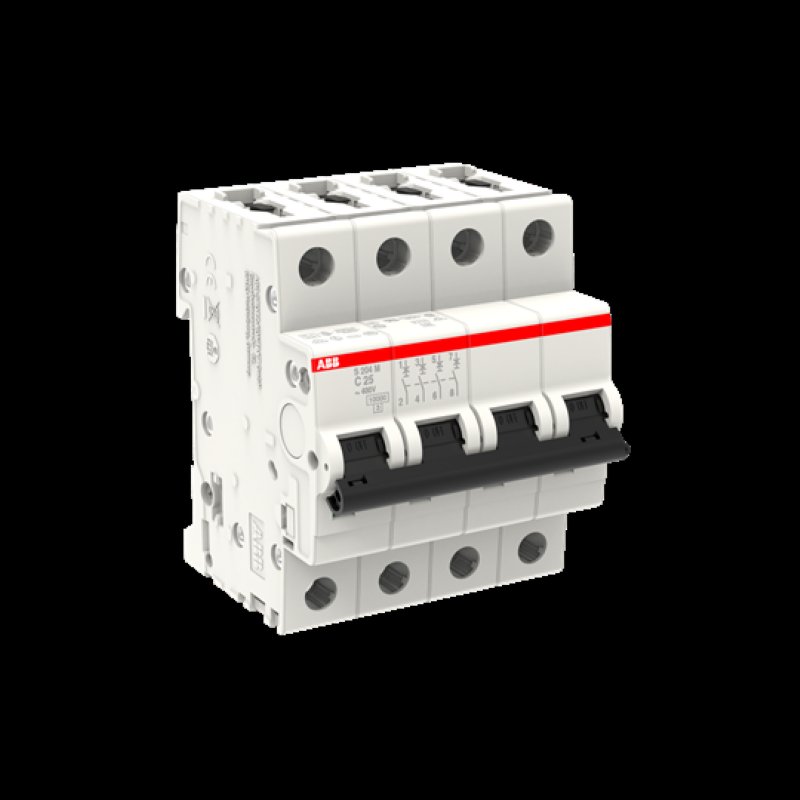

L'interruttore magnetotermico ABB S204M-C25 appartiene alla serie modulare S200M della gamma System pro M compact. Ha quattro poli e protegge i circuiti in corrente alternata da sovraccarichi e cortocircuiti. Si installa nei quadri di distribuzione, sia a protezione di linee trifase con neutro sia di utenze che richiedono il sezionamento di tutti i conduttori.

Il dispositivo ha due sganciatori distinti. Uno termico ritardato interviene in caso di sovraccarico. Uno elettromagnetico interviene in caso di cortocircuito. La curva C, con corrente nominale di 25 A, è adatta a carichi con spunti moderati, come quelli di molti circuiti di illuminazione, prese e piccoli motori. La serie S200M è limitatrice di corrente e può raggiungere 10 kA di potere di interruzione a 230/400 V AC. La gamma rispetta le norme IEC/EN 60898-1 e IEC/EN 60947-2, quindi si usa in ambito residenziale, commerciale e industriale. Sulla serie si può montare un contatto ausiliario inferiore, che occupa meno spazio in quadro.

Caratteristiche tecniche

• Marca: ABB
• Codice prodotto: S550772 (codice ABB 2CDS274001R0254)
• Modello: S204M-C25
• Serie: System pro M compact S200M
• Numero di poli: 4P
• Curva di sgancio: C
• Corrente nominale: 25 A
• Potere di interruzione: 10 kA
• Norme della serie: IEC/EN 60898-1, IEC/EN 60947-2
• Codice doganale: 85362010
• Peso imballato: 0,51 kg
• Dimensioni imballo (A x L x P): 0,078 x 0,092 x 0,08 m

Applicazioni tipiche

• Quadri elettrici civili e terziari
• Protezione di linee trifase con neutro
• Quadri di distribuzione industriali

Scarica il pdf informativo
